1.1通風空調專業

(1)防排煙風道、事故通風風道及相關設備應采用抗震支吊架。

(2)空調機房及泵房?jī)?nèi)的管道應有可靠的側向和縱向抗震支架。

(3)多根管道采用共用支吊架，大管徑的單根管道支吊架宜采用門型抗震支吊架。

(4)剛性管道側向抗震支架最大間距不得超過9m，柔性管道側向抗震支架最大間距不得超過4.5m。

(5)剛性管道縱向抗震支撐最大間距不得超過18m，柔性管道縱向抗震支架最大間距不得謝9m。

1.2給水排水專業

管徑不小于DN65的給水、中水、熱水和消防管道水平管段應設置抗震支架，剛性連接的金屬水平管道的抗震支架間距不大于12m,柔性連接的金屬水平管道或非金屬管道抗震支架間距不大于6m。

1.3電氣專業

(1)內徑不小于60_的電氣配管、電纜梯架、電纜槽盒的敷設均應滿足抗震設防要求，即水平豎向敷設需與樓板、墻面固定，地震時不能脫離。水平與垂直敷設要考慮偏移度。對不允許破壞的導體需做抗震加強處理。

(2)水平管線在管道兩端及轉彎處0.6m范圍內設置側向抗震支架。

(3)金屬導管、剛性塑料管、電纜梯架或電纜槽盒穿越防火分區時，應在穿越部位設置抗震支架。

(4)水平管線通過垂直管線與設備連接時，水平管線距離垂直管線0.6m范圍內應設側向抗震支架；垂直管線距離地面超過0.15m時，應設痛支架。

2.1基本依據

考慮承受管道或橋架的重量、地震時側向或軸線賴應力，計算公式如下：

公式中：S為機電工程設施或構件內力紐合的設計值，包括紐合的彎、軸向力和剪力設計值；yG為力荷載分項系數，一般情況應采1.2;yEh為水平地震作用分頂系數，取1.3;sEhk為水平地震作用標準值的效應。由上式算得的S值不應大于抗震支架構件承載力的設計值尺。

2.2抗震支架深化設計形式

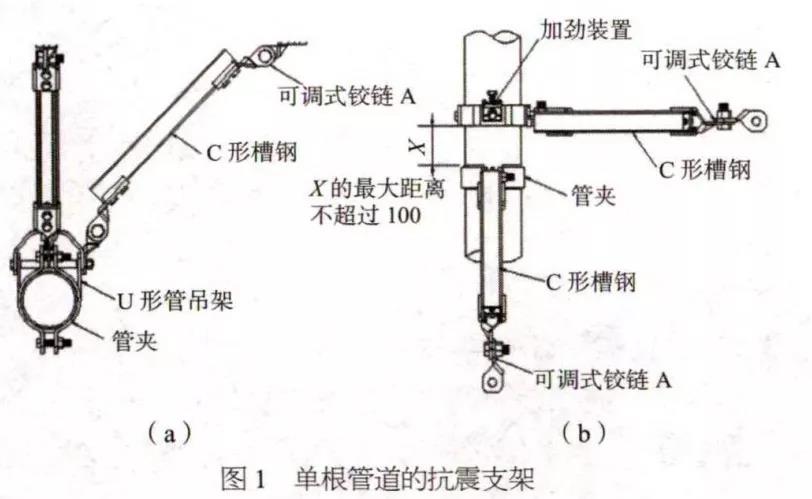

抗震支架深化設計形式如圖1~圖3所示。

2.3深化設計注意事項

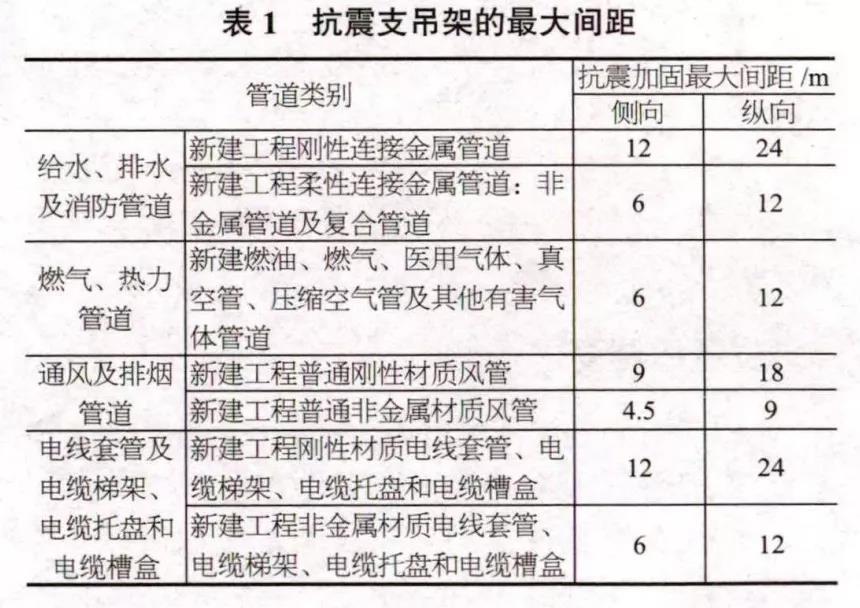

(1)抗震支吊架最大設計間距須符合表1規定。

(2)所選抗震支架配件結構應有足夠的剛度和承載力。

(3)深化設計圖紙報設計院審核同意后方可實施。

(4)在管道集中的部位，應盡量采用共用門型

抗震支架，并綜合考慮將抗震支架與普通支吊架和固定支架，以減少重復設置，節約成本，避免因支吊架過多而影響觀感。

施工流程為：預制加工―組裝—鉆孔或與鋼結構固定4裝就位。

3.1切割及加工注意事項

C形槽鋼切割時開口面應朝下，以免切割時發生變形。切割斷面應垂直，毛刺應打磨光滑。所有部件應按深化圖要求選用標準成品件，確保其機械性能滿足設計要求。

3.2鉆孔錨固注意事項

(1)錨固應在一次結構的墻體、頂板或結構柱上進行，抗震支架接觸面應平整牢固；錨固深度范圍內的混凝土強度等級應達到C30及以上。

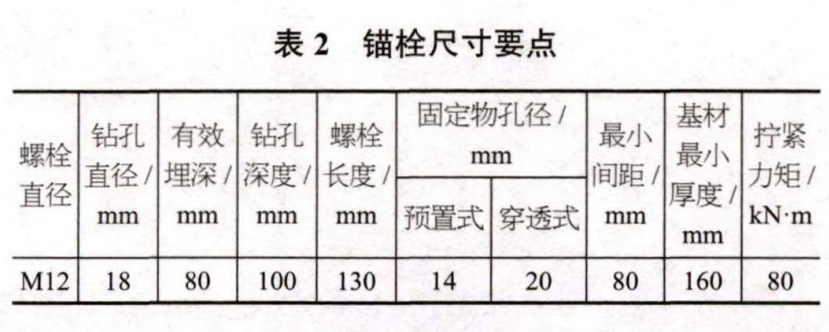

(2)錨栓應符合表2。

(3)錨栓的深度應滿足規定要求，緊固螺母錨栓須足夠鎖緊?？拐鹬Ъ芘c建筑結構應有可靠的連接和錨固。

(4)抗震支架應固定在混凝土結構墻、梁或樓板上；設置在非承重的二次結構墻上時，應固定在混凝土結構

3.3抗震支架安裝注意事項

(1)抗震支架的安裝應與法蘭、閥門及管道彎頭部位保持適當距離。

(2)固定管卡尺寸需要考慮管道、風管的保溫層厚度，不得形成“冷橋”。

(3)抗震支架安裝時應綜合考慮管道風管已有的支吊架及固定支架。部分抗震支架可代替管道支吊架。

(1)抗震支吊架的材質、規格和性能應符合設計要求、現行產品標準和工程技術規范的規定。

(2)抗震支吊架整體安裝間距應符合設計要求，其偏差不應大于0.2m0

(3)抗震支吊架斜撐與吊架安裝距離應符合設計要求，并不得大于0.1m。

(4)側向抗震支吊架與縱向抗震支吊架布設位置應符合設計要求。

(5)抗震支吊架斜撐豎向安裝角度應符合設計要求且不得小于30。

(6)抗震支吊架與結構的連接、吊桿與槽鋼的連接、槽鋼螺母與連接件的扭矩應符合設計要求，安裝應牢固。

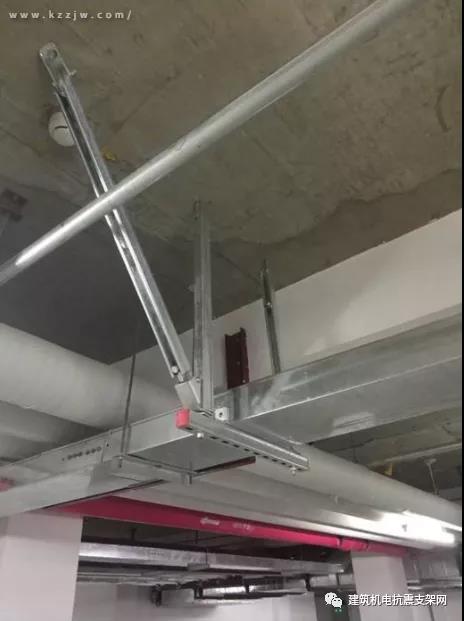

按深化圖紙施工完成抗震支架。由于采用成品部件，現場僅需要切割和組裝，不需焊接操作，其施工速度快，作業環境好且無火災隱患，整體施工效果良好。
